河北省财政厅案例

浏览量

项目背景


河北省财政厅业务系统覆盖省厅、十一个地市及196个区县,其中省中心到地市采用4M专线,区县到地市中心采用2M专线,每县目前需备份的数据量约1~2GB,每天新增数据量的归档为50MB。十一个地市服务器为一台IBM P550A,在AIX 5.3平台上运行ORACLE 9i数据库系统以及一台运行在Windows平台下的SQL Server系统,一百九十六个区县业务服务器为一台IBM P630,在AIX 5.2平台上运行ORACLE 10g数据库系统及一台运行在Windows平台下的SQL Server系统。

根据省财政厅的需求,需建立一套面向全省财政业务主要应用系统的存储、备份系统。做到整合现有主要应用系统的数据存储,建立合理的数据备份及恢复策略。


需求及建设原则


企业级备份软件能够支持目前主流的各种Windows/Linux/Unix系统,以及各数据库和应用程序的在线热备份。

备份数据要求减少人为干预,全部工作必须由备份系统自动完成。

支持图形化的文件系统和数据库的联机备份,无需编写RMAN脚本等。

必须支持Oracle、SQL SERVER的在线备份,支持全备份、增量备份、累计增量备份、合成全备份等备份类型。

备份系统作为数据保护最后一道防线,在数据恢复时要求用于恢复的备份资料百分之百可用,因此要求至少有两份相同的备份数据可供恢复。

为了不影响业务系统的正常工作,数据备份工作安排在系统空闲时进行。

数据恢复的时间长短直接影响业务系统运行情况,也直接反映了备份系统的可用性。因此要求高性能,整体的实施方案要求无主要瓶颈,不能影响现有应用系统的效率。

现阶段主要使用虚拟磁带库(VTL)作为存储设备,但要求系统支持多种备份设备及介质,如磁盘、磁带、光盘。

在各种操作系统与存储结构具有一致的图形化管理和使用格式,提供跨平台的、统一的图形化管理界面,操作简单,便于系统管理人员维护

具有完全、增量等多种备份策略,提供灵活的策略设置。

灵活的升级和扩展能力,保证未来数据量增大时设备的升级空间。

最终,经严格的综合评测,采用安腾普公司提供的Tina备份/恢复软件来搭建各地市集中备份管理系统。

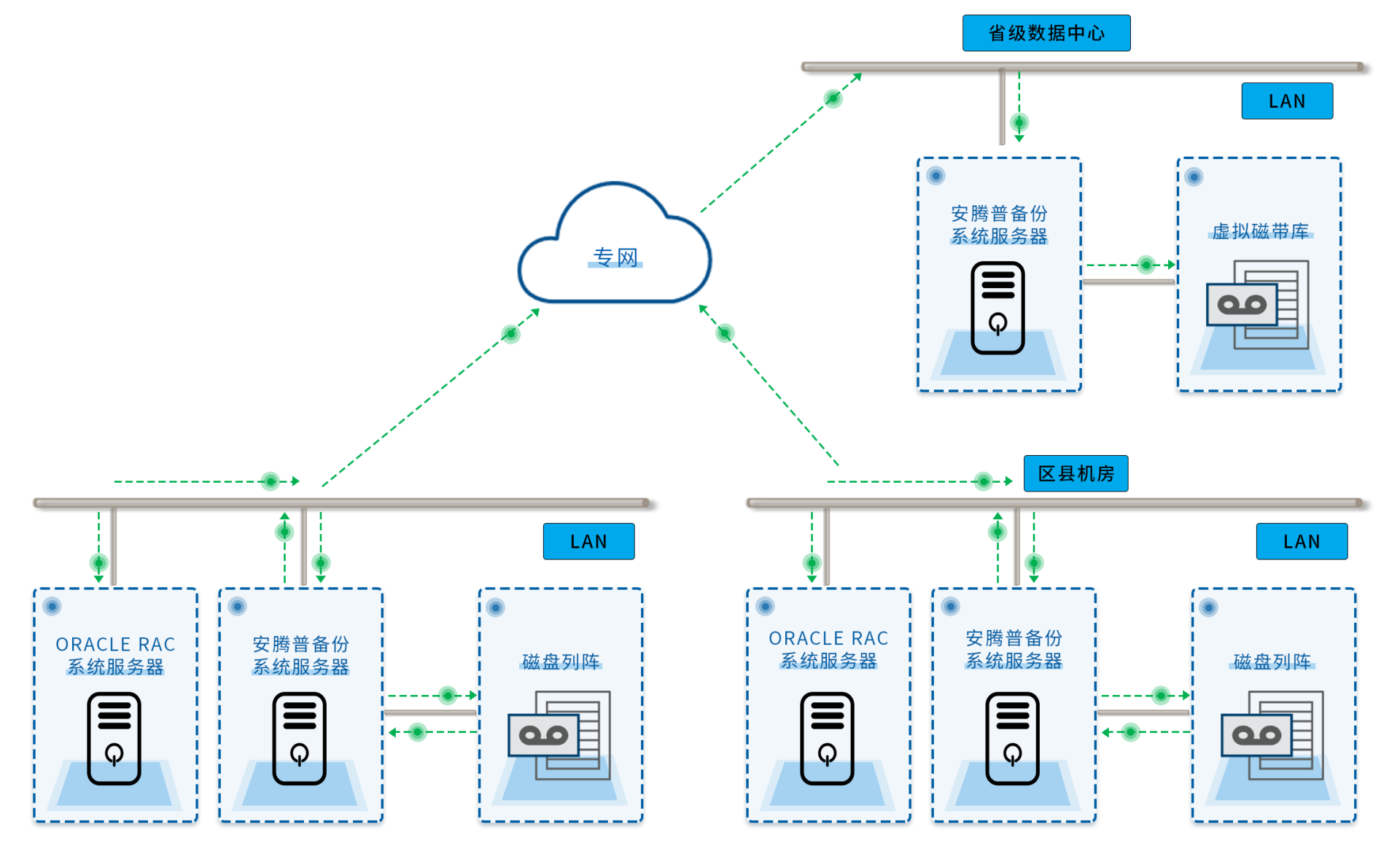

解决方案示意图


实现中,采用安腾普Tina Server及虚拟带库模块、相应操作系统平台的备份代理模块、数据库代理模块,通过LAN和LAN-Free两种备份方式,分别对地市中心及区县的AIX/ORACLE和Windows/SQL Server系统进行数据集中备份。

首先,各地市中心采用一台IBM P系列小型机作为备份服务器,使用安腾普自带的虚拟带库模块,把盘阵模拟成真实带库一样,作为备份数据的存放主介质。各地市及辖属各区县的数据备份一份到本地虚拟带库系统上。

另外,在省厅数据中心准备磁盘阵列另一台,作为各地市的远程备份数据存放地。通过备份策略设置,可以选择同时产生本、异地两份备份数据;也可以选择先产生一份本地备份数据,之后在业务非高峰期复制一份到省厅数据中心。

安腾普Tina提供了图形化的全面、灵活的监控及管理报表工具,可以实时监控备份系统的运行状态,备份作业的完成情况等,提供复杂备份环境下的简易管理。

方案中利用安腾普软件内置的虚拟磁带库技术,作为备份数据的存储介质。可以在磁盘阵列上建立虚拟磁带库,使用和管理同真实的磁带库没有任何分别,但性能大大提高,可以显著减小备份窗口。若将来配置真实的磁带库,可利用D-D-T(磁盘-磁盘-磁带)技术,实现由虚拟磁带库到真实磁带库的自动数据迁移,配合安腾普Tina的磁带离线机制,满足更高的容灾备份需求。


用户收益


全省财政系统实现了统一、集中的智能备份管理。

产品易用性高,各种管理、备份/恢复操作通过图形界面完成,快捷高效。

灵活的虚拟带库系统支持各种存储设备,大大节约了存储设备的硬件投入。

广泛的兼容性以及复制等其它技术使得今后扩容方便,向容灾系统升级平滑。



提供了Volume License即容量许可机制,使得这样的多节点大型备份系统建设比模块化许可机制更具性价比优势。
