海洋二号卫星地面应用系统业务支撑平台项目案

---

项目背景

---

随着国家建设和资源开发的需求, 海洋测量工具从单一功能向多功能、从低精度向高精度、从低效率向高效率方向发展，近年来卫星测量技术显得尤为重要。

海洋二号卫星在海洋环境监测与预报，资源开发，维护海洋权益及科学研究等方面发挥着重要作用。海洋二号卫星可以连续有效地监测风暴潮和巨浪等极端海洋现象，提高海洋灾害预警的时效性和有效性;提供识别大洋中的锋面和中尺度涡的重要大洋渔场信息，为大洋渔业资源开发提供技术保障;卫星获取的数据能够有效监测全球海平面变化和极地冰盖变化，为研究全球气候变化提供科学依据。

海洋二号卫星与已在轨运行的海洋一号卫星相互配合，分别以微波、光学两种观测手段，将海洋动力环境监测与海洋资源探测相结合，构成空间立体监测系统。海洋二号卫星会产生海量数据，数据保密等级均为机密，需要高性能的备份及归档产品来保障数据的安全性。

---

系统环境

---

上百套不同版本的LINUX 操作系统。

多套ORACLE RAC数据库集群。

一套 OceanStor9000 NAS存储系统。

一套 ISILON NAS存储系统。

一套昆腾Scalar i500物理磁带库。

750TB海量数据需要备份归档。

---

建设目标

---

备份系统要采用LAN-Free和LAN备份相结合的架构，备份服务器部署备份系统的服务器端，作为整个备份的控制中心，要满足一部分备份信息控制流，通过以太网进行传输，一部分备份数据流通过SAN网进行传输。

数据迁移管理系统应能要根据用户的实际需求，定义需要迁移的数据，然后以图形界面方式根据需要设置迁移时间表，系统将自动启动迁移作业，将数据从在线存储迁移到近线存储上，无需人工干预。设定好计划后，数据迁移作业就会按计划自动进行。数据迁移工作由存储管理软件实现。

备份归档管理系统，要建设成一个集中、统一的数据备份平台，为资料重处理服务器、地图服务器、精密定规服务器、高分数管服务器、NOAA微波辐射服务器、卫星探测服务器等应用提供集中的数据备份归档功能。统一的数据备份平台要提供集中的数据恢复测试手段，确保备份数据的有效性和可恢复性。建设基于统一SAN架构的存储系统，实现存储大集中，满足业务系统应用数据存储空间不断增长和灵活优化资源的需求，要保障投资的延续性和存储设备的二期扩容。

---

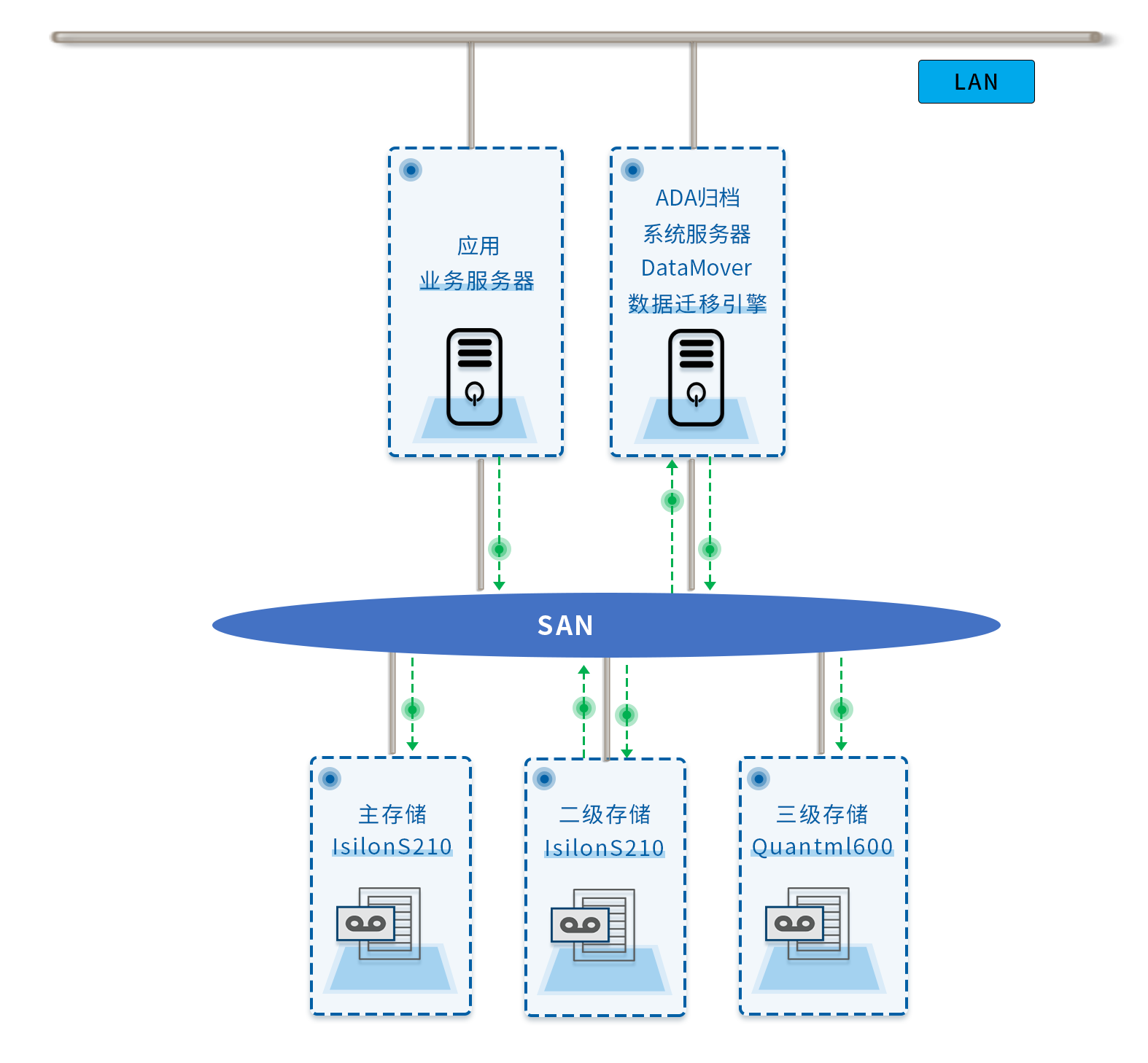

解决方案示意图

---

---

为什么选用安腾普产品

---

良好的LINUX操作系统平台兼容性。

备份存储空间支持海量容量的磁带库，及虚拟磁带库。

简单方便的统一集中管理界面。

独特的时间导航恢复技术。

可实现ORACLE RAC数据备份及归档。

缩短了系统的备份时间和恢复时间，从而整体上提高了系统的安全性。

通过将过期的数据从数据库剥离出去，可以降低总体拥有成本(TCO) 。

建立了数据管理机制，保证系统数据库容量增长保持相对稳定目标的实现。

具备归档功能，能够设定独立的归档策略，为每个归档文件集指定归档保存时间，并在归档时提供在本地保留和从本地删除两种选择。

---

项目收益

---

业务网核心存储磁盘阵列数据备份：业务网核心存储磁盘阵列(备注:此NAS由Isilon S210活跃数据高速存储，及Isilon NL400非活跃数据廉价存储组成)，使用安腾普备份软件，采用Serverless Backup技术，以全面的释放网络和服务器资源为目的。备份客户端安装，在Isilon S210活跃数据高速存储节点安装一个安腾普备份客户端，在Isilon NL400非活跃数据廉价存储节点安装一个安腾普备份客户端，数据传输技术核心采用在SAN的交换层实现数据的复制工作，即业务网核心存储磁盘阵列通过Infiniband背板，经过IsilonA100设备转换成FC通道，存入到备份磁带库，昆腾Scalar i500中，这样备份数据不仅无需经过网络，而且也不必经过应用服务器的总线，完全的保证了网络和应用服务器的高效运存储磁盘阵列数据备份。运控存储磁盘阵列 XtremIO，使用安腾普备份软件，采用LAN-Free Backup技术,将数据备份从传统数据网络中隔离出来，备份客户端安装到每台运控应用服务器上，使得备份的数据流不经过传统的以太网络，而是通过SAN存储独享网络将数据库数据从共享的磁盘上，存入到备份磁带库，昆腾Scalar i500中，这样备份数据走独享的网络带宽，从而避免使办公以太网络的负载加大。逻辑归档结构说明,归档设备分为3个层次,Isilon S210 为高速存储，作为1级归档设备;Isilon NL400为廉价存储，作为2级归档设备;昆腾Scalar i500为离线存储，作为3级归档设备。数据迁移时间划分说明，Isilon S210 高速存储即在线存储(如3~6个月)后把数据迁移到，Isilon NL400廉价存储即近线存储(如2年)后把数据迁移到，昆腾Scalar i500磁带库即离线存储。数据迁移具体步骤说明，通过安腾普的客户端，将Isilon S210高速存储上符合要求的文件生成扫描文件列表。利用安腾普的客户端，将Isilon S210高速存储上所有符合要求的数据通过10GE IP存储网络迁移到安腾普BDA归档管理系统服务器管理的Isilon NL400廉价存储中，之后再利用安腾普的客户端，将Isilon NL400廉价存储 上所有符合要求的数据通过Infiniband背板，经过IsilonA100设备转换成FC通道，迁移到安腾普BDA归档管理系统服务器管理的 Scalar i500磁带库即离线存储中。所有的数据可以以压缩方式存放。如果用户需要访问该文件数据，通过快捷标志，安腾普的客户端会将该文件通过FC通道、Infiniband背板、10GE IP存储网络，逐级恢复/回迁到Isilon业务网核心存储磁盘阵列上，再提供用户的访问。

真正实现了海量数据分级存储管理和长期数据保护需求，并且产品自身具备远程数据复制和恢复的能力，同可以控制备份设备远程复制数据，并快速方便地在远程恢复，真正的实现备份映像的自动复制功能;产品数据复制支持自动消重，可节省带宽;可以实现多个备份域之间的备份数据的容灾，支持的类型包括一对多，多对一，多对多等多种环境需求。
